| 図 面 |
再研磨可能基本寸法 |
 |
| 素材 |
ハイス、超硬 |
| 刃径(φ) |
3～40 |
| 刃長（mm） |
＜150 |
| ｼｬﾝｸ径（φ） |
4～42 |
| 全長（mm） |
60～300 |
| 刃数（枚） |
3～8 |
| ﾈｼﾞﾚ角（°） |
0～45° |
| 不等分割 |
○ |
| 不等リード |
○ |
| 逆ﾈｼﾞﾚ |
○ |
| 可変ﾈｼﾞﾚ |
○ |
| 首形状 |
ｽﾄﾚｰﾄﾈｯｸ可、ﾃｰﾊﾟｰﾈｯｸ可 | |

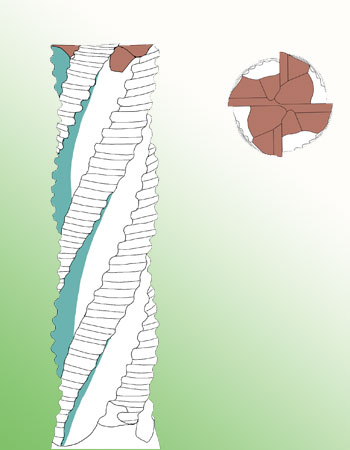

| 赤＝刃先 青＝刃裏 |
|
| 研磨名 |
説明 |
追加工 |
説明 |
| 刃先 |
底刃およびｷﾞｬｯｼｭを再研磨します |
ｺｰﾅｰRつけ（ﾗｼﾞｱｽ） |
先端ｺｰﾅｰにﾗｼﾞｱｽ加工を行います |
| 刃裏 |
すくい面を再研磨します |
C面つけ（面取り） |
先端ｺｰﾅｰに面取り加工を行います |
| カット |
摩耗部を切断し、刃つけを行います |
首逃し |
シャンク部を研削し有効刃長を確保します |
| |
|
段付加工 |
スリムシャンクへ丸研します。 |
・特にお申し付けがない場合、「刃先・刃裏」が基本となります。
※ 研磨すれば寸法は縮小しますので、出来上がり寸法でご容赦ください。
※ 「コーナーＲつけ」や「Ｃ面つけ」に関しましては、刃先研削が必要となる場合があります。
・コーナーラジアスの精度交差は通常で「±0.020」以内程度です。
※ より厳しい交差につきましては、別途ご相談ください。
・特にお申し付けがない場合、こちらの判断で摩耗の激しいものについては「カット」いたします。
